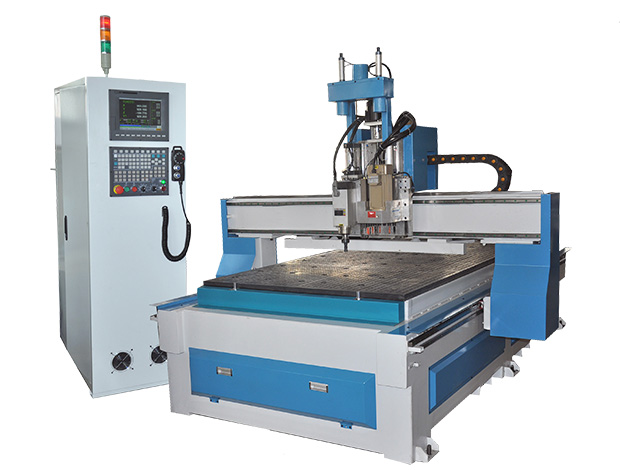

中科1325打孔拉槽開料機 數控排鉆包打孔開料下料機
中科1325打孔拉槽開料機 數控排鉆包打孔開料下料機
|
序號 |
性能參數及配置 |
|
|
1 |
設備具備的功能 |
板式家具生產，櫥柜門衣柜門雕刻，柜體開料等 |
|
2 |
XYZ工作行程 |
1300*2500*200mm |
|
3 |
空行雕刻速度 |
35000mm/min |
|
4 |
最大雕刻速度 |
25000mm/min參考值 |
|
5 |
重復定位精度 |
±0.05mm參考值 |
|
6 |
兼容軟件 |
Artcam，type3，CAD制圖，CDR，精雕，文泰等軟件 |
|
7 |
雕刻指令 |
標準G代碼, u00, mmg, plt |
|
8 |
軟件運行環境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
電腦配置要求 |
臺式機，主板配有PCI插槽，根據雕刻機系統需要來配 |
|
10 |
機床材質 |
整體鋼結構，加厚床身（本工廠焊接） |
|
11 |
龍門 |
大鋼板龍門 |
|
12 |
臺面 |
真空吸附臺面，真空泵7.5kw |
|
13 |
控制系統 |
臺灣新代系統 |
|
14 |
主軸電機 |
6kw風冷換刀主軸電機常州昌盛*2臺，意大利排鉆包5+4垂直孔 |
|
15 |
輸入電壓 |
AC380V/50HZ |
|
16 |
驅動電機 |
XYZ三軸采用日本安川伺服電機及配套驅動器 |
|
17 |
傳動方式 |
XY軸高精密斜齒條傳動；Z軸臺灣TBI絲桿傳動 |
|
18 |
變頻器 |
深圳四方品牌或者上海富凌 |
|
19 |
導軌 |
臺灣進口直線方軌CSK 30或者臺灣上銀HIWIN |
|
20 |
保養 |
帶注油系統 |
|
序號 |
性能參數及配置 |
|
|
1 |
設備具備的功能 |
垂直孔，開槽、開料。 |
|
2 |
XYZ工作行程 |
1300*2500*200mm |
|
3 |
空行雕刻速度 |
40000mm/min |
|
4 |
最大雕刻速度 |
18000mm/min |
|
5 |
重復定位精度 |
±0.05mm |
|
6 |
兼容軟件 |
Artcam，type3，CAD制圖，CDR，精雕，文泰等軟件 |
|
7 |
雕刻指令 |
標準G代碼, u00, mmg, plt |
|
8 |
軟件運行環境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
電腦配置要求 |
臺式機，主板配有PCI插槽，根據雕刻機系統需要來配 |
|
10 |
機床材質 |
整體鋼結構，加厚床身（本工廠焊接） |
|
11 |
龍門 |
大鋼板龍門 |
|
12 |
臺面 |
真空吸附臺面，帶定位氣缸，水冷真空泵7.5kw |
|
13 |
控制系統 |
臺灣新代系統6MA/6MB |
|
14 |
主軸電機 |
國產排鉆5+4 ，帶兩臺風冷主軸電機6kw，4.5kw常州昌盛 |
|
15 |
輸入電壓 |
AC380V/50HZ |
|
|
|
|
